CF

Tipo de jaula, Tamaño mm

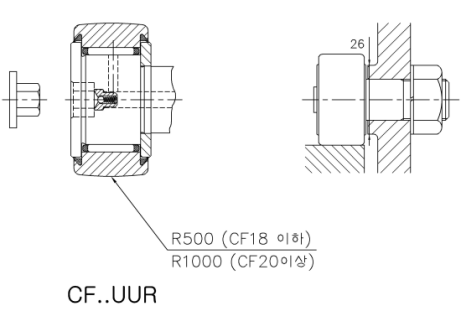

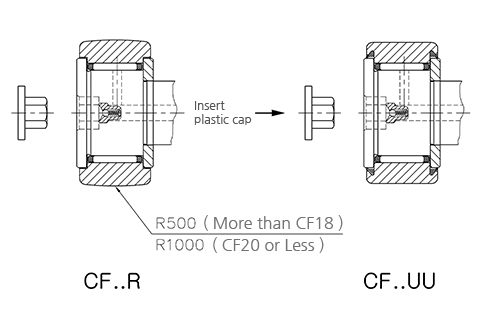

※ El niple lubricador se instala en la cabeza de los productos a partir del modelo CF 12.

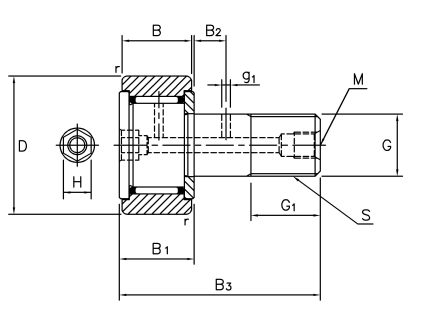

● Haga clic en el número de modelo abajo para ver el dibujo (arriba) con la dimensión aplicable para el numero de modelo correspondiente.

※ Puede comprobar el contenido desplazándose hacia la izquierda / derecha.

Stud Diameter G mm	Bearing Number				Weight gr.	Major Dimensions mm											Installation Dimensions f Minimum mm	Basic Dynamic Rated Load C/kgf	Basic Static Rated Load Co/Kgf	Allowed RPM
	No Sealant Applied		Sealant Applied			Major Dimensions mm
	Cylindrical Outer Ring	Spherical Outer Ring	Cylindrical Outer Ring	Spherical Outer Ring		H	D	Screw S	B	B₁	B₃	M	g₁	G₁	B₂	r
	CF..	CF..R	CF..UU	CF..UUR		H	D	Screw S	B	B₁	B₃	M	g₁	G₁	B₂	r

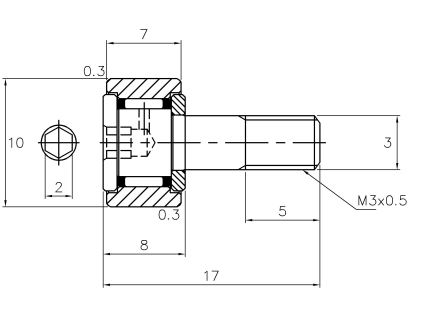

3	CF 3	CF 3R	CF 3UU	CF 3UUR	4.2	2	10	M3 x 0.5	7	8	17			5		0.3	6.8	160	120	47,000
4	CF 4	CF 4R	CF 4UU	CF 4UUR	7.2	2.5	12	M4 x 0.7	8	9	20			6		0.5	8.6	220	320	37,000
5	CF 5	CF 5R	CF 5UU	CF 5UUR	10.5	3	13	M 5 X 0.8	9	10	23			7.5		0.5	9.7	320	290	29,000
6	CF 6	CF 6R	CF 6UU	CF 6UUR	18.5	3	16	M 6 X 1.0	11	12	28			9		0.5	11	370	370	25,000

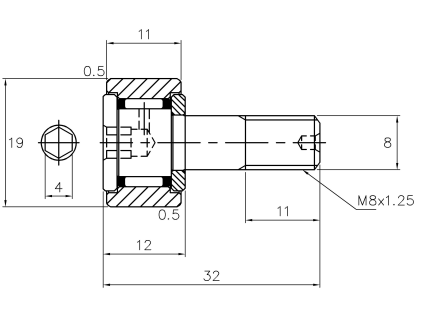

8	CF 8	CF 8R	CF 8UU	CF 8UUR	28.5	4	19	M 8X 1.25	11	12	32			11		0.5	13	440	480	20,000
10	CFA 10	CFA 10R	CFA 10UU	CFA 10UUR	45	4	22	M10 X 1.0	12	13	36			13		1	15	550	710	17,000

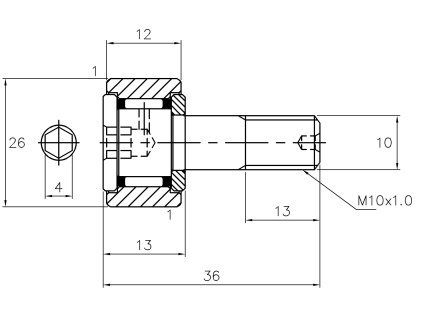

10	CFA 10-1	CFA 10-1R	CFA 10-1UU	CFA 10-1UUR	60	4	26	M10 X 1.0	12	13	36			13		1	15	550	710	17,000
10	CF 10	CF 10R	CF 10UU	CF 10UUR	45	4	22	M10 X 1.25	12	13	36			13		1	15	550	710	17,000

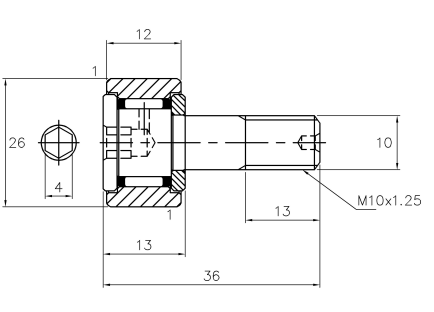

10	CF 10-1	CF 10-1R	CF 10-1UU	CF 10-1UUR	60	4	26	M10 X 1.25	12	13	36			13		1	15	550	710	17,000
12	CF 12	CF 12R	CF 12UU	CF 12UUR	95	6	30	M12 X 1.5	14	15	40	M6 X 1	3	14	6	1.5	20	810	1,000	14,000
12	CF 12-1	CF 12-1R	CF 12-1UU	CF 12-1UUR	105	6	32	M12 X 1.5	14	15	40	M6 X 1	3	14	6	1.5	20	810	1,000	14,000

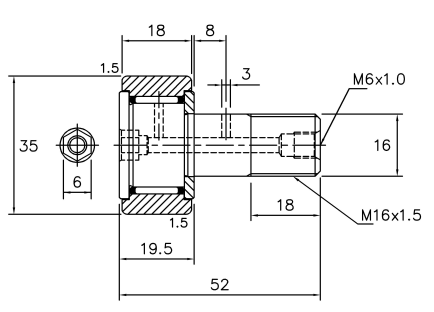

16	CF 16	CF 16R	CF 16UU	CF 16UUR	170	6	35	M16 X 1.5	18	19.5	52	M6 X 1	3	18	8	1.5	24	1,230	1,870	10,000
18	CF 18	CF 18R	CF 18UU	CF 18UUR	250	10	40	M18 X 1.5	20	21.5	58	M6 X 1	3	20	10	1.5	26	1,510	2,580	8,500
20	CF 20	CF 20R	CF 20UU	CF 20UUR	460	10	52	M20 X 1.5	24	25.5	66	M6 X 1	4	22	12	1.5	36	2,120	3,530	7,000
20	CF 20-1	CF 20-1R	CF 20-1UU	CF 20-1UUR	385	10	47	M20 X 1.5	24	25.5	66	M6 X 1	4	22	12	1.5	36	2,120	3,530	7,000
24	CF 24	CF 24R	CF 24UU	CF 24UUR	815	12	62	M24 X 1.5	29	30.5	80	M6 X 1	4	25	12	1.5	40	3,120	5,370	6,500

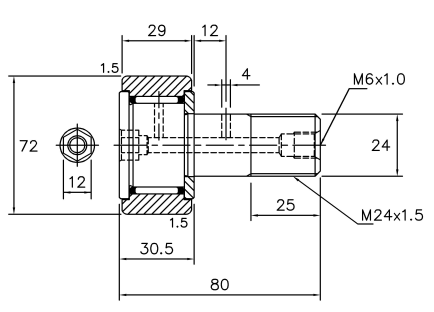

24	CF 24-1	CF 24-1R	CF 24-1UU	CF 24-1UUR	1,140	12	72	M24 X 1.5	29	30.5	80	M6 X 1	4	25	12	1.5	40	3,120	5,370	6,500
30	CF 30	CF 30R	CF 30UU	CF 30UUR	1,870	12	80	M30 X 1.5	35	37	100	M6 X 1	4	32	15	2	46	4,640	8,980	5,000
	CF 30-1	CF 30-1R	CF 30-1UU	CF 30-1UUR	2.030		85

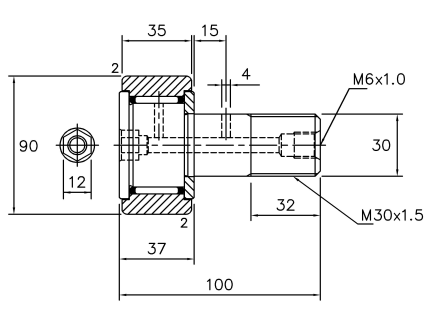

	CF 30-2	CF 30-2R	CF 30-2UU	CF 30-2UUR	2,220		90

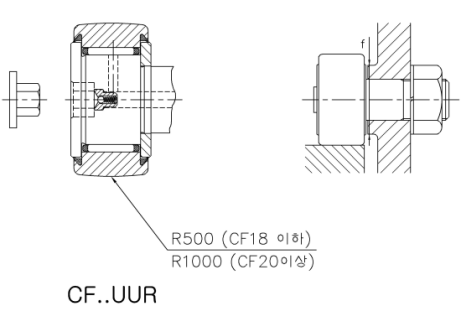

Nota) El hoyo lubricador se coloca en el medio del eje. Se coloca un tapón donde sea más fácil y se coloca el nipe en el otro hoyo para inyectar grasa.
Nota) Para las series CFA10 y CFA10-1, la rosca de la parte del espárrago es M10 x 1.0.
Nota) El rendimiento es aproximadamente del 130% bajo lubricación con aceite. Cuando hay sello, las RPM permitidas se reducen en aproximadamente un 40%.
Nota) Asegúrese de cerrar el tapón hexagonal después del montaje o llenado de aceite.
