Product Characteristics

Zu den Stützrollen von JMC gehören die Reihen NART, NAST, NUTR, NK, NA49, SL und NJ.
Die Stützrollen von JMC bestehen aus einem Innen- und Außenring, zwei Bordringen, die fest am Innenring angebracht werden, einem Käfig und Nadeln, oder Nadeln.
Die Produktreihe NUTR hat zusätzlich zwei Sprengringe und wird nur in Einfüll-Typ hergestellt.
Die meisten Bauteile wie Innen-, Außenring, Bordring, Nadeln bestehen aus Chromlagerstahl mit hohem Kohlenstoffanteil.
Abgedichtete Ausführungen verhindern das Eindringen von Schmiermitteln und eigenen sich somit sehr gut zum Blockieren von Verunreinigungen.
Das Schmierfett wird über die Schmierbohrung am Innenring zugeführt.
Die Produktreihe NAST ist eine Stützrolle, deren Bauteile trennbar sind. Diese Reihe findet überall in der Industrie eine breite Anwendung.

Einsatzbereiche

Die Stützrollen von JMC sind für hohe Belastungen geeignet; sie werden für Führungsrollen, Kipphebelrolle, Exzenterrolle, Stützlager für Tisch eingesetzt.
Wegen ihrer Verfügbarkeit, einfacher Anwendung, und der niedrigen Preise finden sie eine diverse Anwendungszwecke, wie zum Beispiel für Umwandlung einer Linear- oder Drehbewegung in die Axialbewegung.

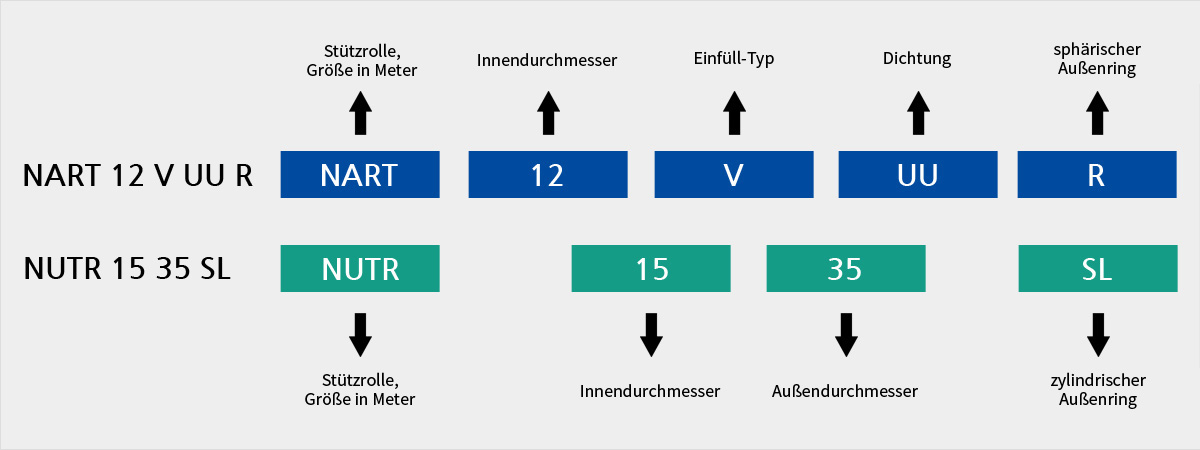

NA49	Nadellager, Größe in mm, Käfig nicht trennbar.
NART..	Stützrolle, Größe in mm. Der Standard der Produktreihe NART von JM ist der sphärische Außenring. Daher ist NART..R mit dem Vorzeichen R die Standardform.
NAST..	Stützrolle, Größe in mm, Innen-, Außenring Käfig trennbar.
NUTR..	Stützrolle, Größe in mm, Einfüll-Typ, zweireihige Nadeln. Die Produktreihe NUTR von JMC wird mit NUTR..R gekennzeichnet für sphärischen Außenring und NUTR..R für zylindrischen Außenring; Einfüll-Typ.

V	Einfüll-Typ, ohne das Zeichen V handelt es sich um den Käfig-Typ.
UU	Zwei Öldichtungen.
R	sphärischer Außenring – gilt nur für die Reihen NART, NUTR.
SL	zylindrischer Außenring – gilt nur für die Reihe NUTR.

ZZ	Zwei Seitenteilen.
UU	Zwei Öldichtungen.
R	sphärischer Außenring, ohne das Zeichen R handelt es sich um einen zylindrischen Außenring.
