Produktübersicht

• Jalman Precision (Co., Ltd.) bietet Kurvenrollen und Stützrollen an.
• Die Kurvenrollen von JMC besteht aus einem Zapfen, einer Rolle und dem Nadelkranz, der zwischen den beiden Teilen die Bewegung erleichtert.
• Der flanschähnliche Kopf der Achse sowie der axiale Bordring sind trennbar, verhelfen den Nadeln zur ruhigen Bewegung und leiten den Außenring in die axiale Richtung.
• Die meisten Bauteile wie Rolle, Nadeln, Bordring, Zapfen (ab CF 12) bestehen aus Chromlagerstahl mit hohem Kohlenstoffanteil.

Einsatzbereiche

• Diese Lager eignen sich für Nennlast oder mittlere Belastung mit niedriger und mittlerer Geschwindigkeit und finden verschiedene Anwendungen je nach Rollenarten wie Führungsrollen, Kipphebelrollen, Gleitkurvenrollen und Druckrollen.
• Sie kommen auch bei verschiedenen Maschinen, darunter automatischen Instrumenten, exklusiven Instrumenten, Kurvenantriebsteil, Förderern und Werkzeugwechslern zum Einsatz.

Design und Schmierung

• In der Regel sind die Kurvenrollen von JMC nicht trennbar und sind erhältlich als Käfig-Typ oder Einfüll-Typ.
• Der Käfig-Typ trennt die Nadeln zwischen der Welle und der Rolle und lässt das Fett einwirken damit die Nadeln reibungslos bewegen können; sie eigen sich für mittlere Belastung mit hoher Geschwindigkeit.
• Auf der anderen Seite ist der Einfüll-Typ ohne Käfig und nur mit Nadeln gefüllt; er ist trennbar und nimmt hohe Belastungen mitlangsamer Drehung und erfordert regelmäßige Schmierung.

• Am Kopfteil der Kurvenrolle von JMC befindet sich eine Sechskant-Schlüsselbuchse; durch diese Schmierbohrung kann Schmierfettzugeführt werden, und ab CF 12 kann durch das Schraubenteil geschmiert wird Zubehör wie Verschluss aus Kunstharz für die Sechskant-Schlüsselbuchse, Stöpsel für das Schraubenloch, Schmiernippel ebenfalls von Jalman Precision angeboten.

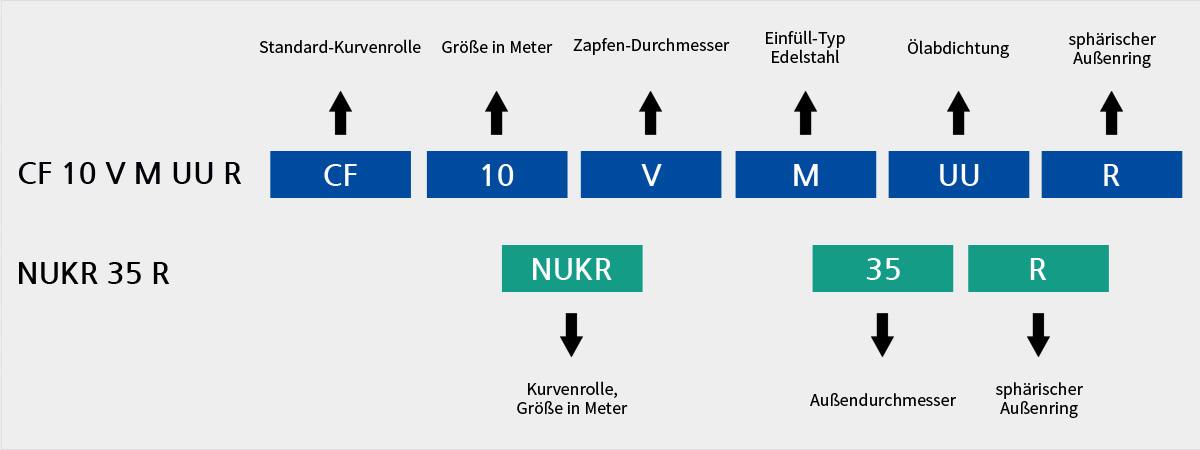

Bezeichnungsbeispiele
