THRUST JOINTS

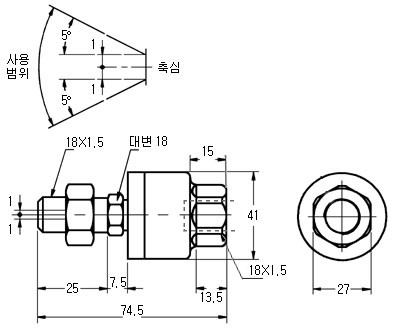

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.

호칭번호

※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.

호칭번호	나사규격		주 요 치 수 mm										적용 실린더 내경 ø
호칭번호	M	DP	A	B	C	øD	E	F	H	요동 각도	허용 편심량 G	인장 압축력 Max Kgf	적용 실린더 내경 ø
TJ 5	5 x 0.8	7	35	14	2	16	5	6	10	10°	0.5	12	10, 15
TJ 6	6 x 1.0	7	35	14	2	16	5	6	10	10°	0.5	12	15
TJ 8	8 x 1.25	8	44	17.5	4.5	21	7	8	13	10°	0.5	110	20
TJ 10	10 x 1.25	9	48.5	19.5	5	24	8	10	17	10°	0.5	250	25, 30
TJ 12	* 12 x 1.25	13	55	20	6	29	10	12	20	10°	0.75	440	30, 40
TJ 14	14 x 1.5	13	60	20	6	31	9	14	22	10°	0.75	600	40
TJ 16	16 x 1.5	15	69	24	7	38	12	16	26	10°	1	1,100	50
TJ 16	* 16 x 2.0	15	69	24	7	38	12	16	26	10°	1	1,100	50
TJ 18	18 x 1.5	15	74.5	26	7.5	41	13.5	18	27	10°	1	1,100	50, 63
TJ 20	* 20 x 1.5	18	90.5	30	9.5	50	16	20	32	10°	1.25	1,800	80
TJ 20	20 x 2.5	18	90.5	30	9.5	50	16	20	32	10°	1.25	1,800	80
TJ 22	22 x 1.5	18	90.5	31	9.5	50	16	22	32	10°	1.25	1,800	80
TJ 24	24 x 1.5	24	110	35	12	59.5	17	26	41	10°	2	2,800	100
TJ 26	26 x 1.5	24	110	35	12	59.5	17	26	41	10°	2	2,800	100
TJ 30	30 x 1.5	38	152	45	13	79	22	30	46	10°	2	5,400	125, 140
TJ 30	* 30 x 2.0	38	152	45	13	79	22	30	46	10°	2	5,400	125, 140
TJ 36	36 x 1.5	42	178	55	16	96	24	36	55	10°	3.0	7,100	160
