JM(mm)

급유형, mm치수, 숫나사

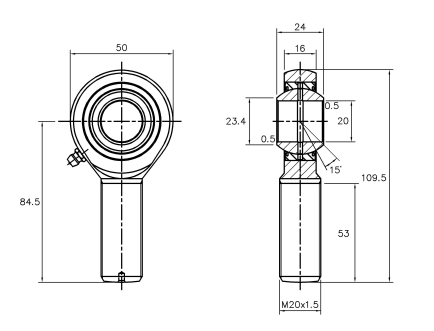

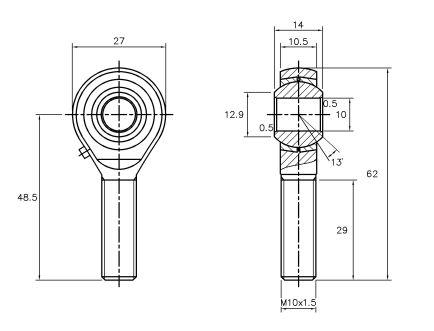

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.

※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.

호칭 번호	질량 gr.	주 요 치 수 mm										요동 각도 a°	볼 직경 mm	정부하 용량 Co/Kgf
호칭 번호	질량 gr.	d	나사 KS 2급 / S	D	B	B1	d1	L(max)	L1(max)	L2	r	요동 각도 a°	볼 직경 mm	정부하 용량 Co/Kgf
JM 5	12.5	5	M 5 x 0.8	17	6	8	7.7	42	33.5	20	0.5	13	11.1	350
JM 6	19	6	M 6 x 1.0	18.5	6.8	9	9	47	37.75	22	0.5	13	12.7	500
JM 8	32	8	M 8 x 1.25	23	9	12	10.4	54	42.5	25	0.5	13	15.87	700
JM 10	54	10	M10 x 1.5	27	10.5	14	12.9	62	48.5	29	0.5	13	19.05	1,100
JM 12	85	12	*M12 x 1.25	30.5	12.2	16	15.8	72.25	57	34	0.5	13	22.5	1,700
JM 12	85	12	M12 x 1.75	30.5	12.2	16	15.8	72.25	57	34	0.5	13	22.5	1,700
JM 14	126	14	M14 x 2.0	34	13.5	19	16.9	80	63	40	0.5	15	25.4	2,100
JM 16	185	16	M16 x 2.0	38	15	21	19.3	86.5	67.5	40	0.5	15	28.5	2,550
JM 18	260	18	M18 x 1.5	43	16.5	23	21.7	94.5	73	44	0.5	15	31.6	3,000
JM 20	340	20	M20 x 1.5	50	18	24	23.4	109.5	84.5	53	0.5	15	33.5	3,500
JM 22	435	22	M22 x 1.5	54	20	25	25.2	113	86	53	0.5	15	35.5	4,200
JM 24	650	25	M24 x 2.0	64	19	28	29.5	128	96	58	0.5	15	40.7	7.400
JM 25	650	25	M25 x 1.5	64	19	28	29.5	128	96	58	0.5	15	40.7	7.400
JM 30	910	30	M30 x 2.0	73	21	32	34.4	147	110.5	66	0.5	15	47	9,100
JM 35	1,440	35	M36 x 2.0	82	23	35	39.8	175	134	80	0.5	15	53	11,400
JM 40	2,000	40	M39 x 3.0	92	23	28	45	196	150	86	0.6	7	53	17,800
JM 45	2,500	45	M42 x 3.0	102	27	32	50.7	214	163	94	0.6	7	60	23,800
JM 50	3,500	50	M45 x 3.0	112	30	35	55.9	241	185	107	0.6	6	66	28,800
JM 60	5,500	60	M52 x 3.0	135	38	44	66.8	277.5	210	115	1	6	80	44,600
JM 70	8,600	70	M56 x 4.0	160	42	49	77.8	315	235	125	1	6	92	51,800
JM 80	12,000	80	M64 x 4.0	180	47	55	89.4	360	270	140	1	6	105	68,800
