RNA49

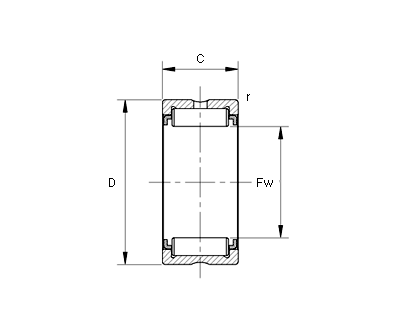

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.
※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.
| 축 경 mm Fw |
호칭번호 | 중 량 gr. |
주 요 치 수 mm | 기 본 하 중 | 허용회전수 rpm |
||||
|---|---|---|---|---|---|---|---|---|---|
| Fw | D | C | r | 동정격 하중(Kgf) | 정정격 하중(Kgf) | ||||
| 14 | RNA4900 | 16.5 | 14 | 22 | 13 | 0.3 | 940 | 1,030 | 25,000 |
| 16 | RNA4901 | 17.4 | 16 | 24 | 13 | 0.3 | 990 | 1,130 | 24,000 |
| 20 | RNA4902 | 21.7 | 20 | 28 | 13 | 0.3 | 1,110 | 1,400 | 22,000 |

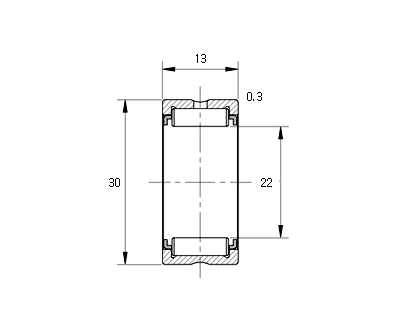

| 22 | RNA4903 | 22.2 | 22 | 30 | 13 | 0.3 | 1,200 | 1,600 | 21,000 |

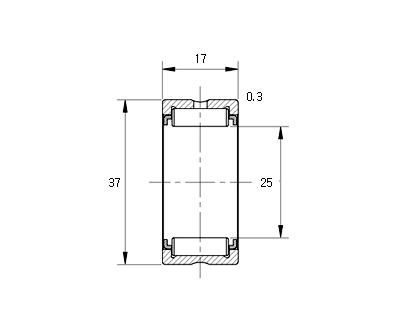

| 25 | RNA4904 | 52.3 | 25 | 37 | 17 | 0.3 | 2,140 | 2,600 | 17,000 |
| 30 | RNA4905 | 61 | 30 | 42 | 17 | 0.3 | 2,420 | 3,200 | 15,000 |
| 35 | RNA4906 | 69.4 | 35 | 47 | 17 | 0.3 | 2,570 | 3,620 | 13,000 |
| 42 | RNA4907 | 107 | 42 | 55 | 20 | 0.6 | 3,260 | 5,120 | 11,000 |

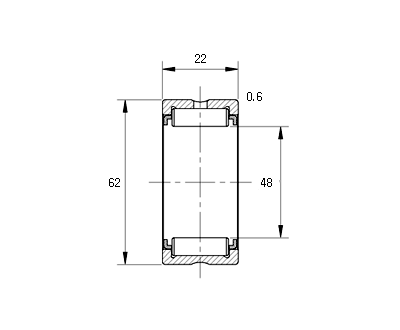

| 48 | RNA4908 | 140 | 48 | 62 | 22 | 0.6 | 4,300 | 6,880 | 9,500 |

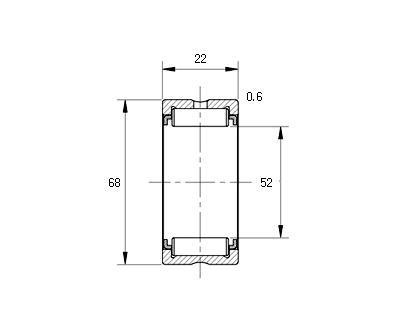

| 52 | RNA4909 | 182 | 52 | 68 | 22 | 0.6 | 4,500 | 7,490 | 8,500 |
| 58 | RNA4910 | 163 | 58 | 72 | 22 | 0.6 | 4,800 | 8,380 | 8,000 |
